高穩晶振銣鐘模塊

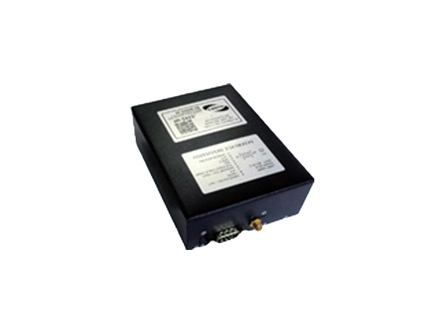

HJ2102-06/08 銣原子鐘
HJ2102-06/08整合了最先進的分離濾光技術和低噪聲電路技術,只需單路(+13Vdc~+25Vdc)/1.6A的電源即可在-40℃~+60℃的溫度范圍內正常工作,輸出1路高穩定的10MHz正弦波信號,有著極高的頻率穩定度、相位噪聲及老化性能。產品內部設計了電源防沖擊、防反壓及EMI電路,以降低使用風險及對外界的影響。
原子鐘有良好的氣壓適應性,從大氣至真空環境的整個區間,其頻率準確度有良好的復現性和穩定性,可以保證原子鐘在正常工作時不受環境氣壓變化的影響。原子鐘設有頻率調整功能,可通過機械、模擬壓控、數字命令三種方式對原子鐘輸出頻率進行校準和大時間常數伺服,機械調節及模擬壓控可在±1E-9范圍內對頻率進行連續調整,數字命令則可在±1E-7范圍內以5.1E-13的分辨率進行調整。
可通過RS232對原子鐘內部參數進行狀態監控、健康監測、頻率調整及對原子鐘的工作模式進行控制,以適應外部設備對原子鐘的參數整合需求。
HJ2102-06為基本型,HJ2102-08為軍用高抗振型,08抗振性是針對車輛運輸和戰斗機等振動環境設計的軍用版本,其在量子系統、晶體諧振器、電路參數及結構力學等方面進行了針對性加固設計,滿足GJB150.16A-2009第16部分A2.3.10, 圖譜C2,40min/方向,原子鐘在這些典型的振動條件下可保持正常工作,靜態電性能指標及選項與HJ2102-06相同。原子鐘可提供多種性能加強選項,包括頻率穩定度、相位噪聲、頻率漂移率(老化率)、溫度系數、工作溫度范圍,可滿足用戶在某方面的特殊需求。
