GPS北斗OEM板

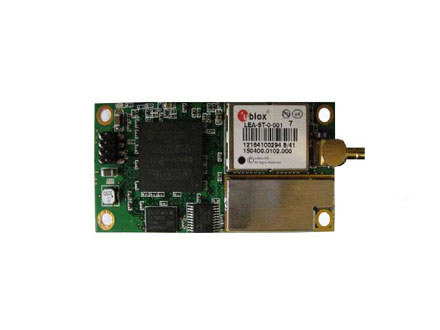

HJ-BDGRT GPS北斗二合一授時板
HJ-BDGRT GPS北斗授時板是能接收GPS北斗雙系統衛星信號,以無源方式實現定位、授時功能的OEM產品。能夠提供較高精度的經緯度位置信息和UTC時間信息,接口和外形結構尺寸與原天寶公司生產的ResolutionT型GPS授時板卡完全一致,體積小巧,可以方便地替換原有GPS板卡。
技術特點:
體積小、功耗低
接口與封裝與型號為ResolutionT GPS模塊完全兼容,方便替換
經用戶使用穩定可靠
技術參數:
信號接收功能: | GPS信號接收:16通道GPS通道信號接收功能 北斗信號接收: 六波束,北斗衛星信號完好性監測功能,自動選擇衛星信號波束 |
無源定位功能: | GPS定位、BD定位 |
無源授時功能: | 單GPS授時、單BD授時 |
模式設置功能: | 模式1:GPS定位/授時 模式2:BD定位/授時(輸入高程) 模式3:BD授時(輸入經緯度、高程) |
接收指標: | 接收頻率:GPS L1:1575.42 BD:2491.75 MHz±5MHz |
動態性能: | 速 度:GPS模式≤515m/s,BD模式≤500m/s 高度限制:≤18000m; |
有效定位時間: | ≤2分鐘 |
定位數據更新率: | 1Hz |
定位精度: | 標準RS-232C串行接口 GPS系統獨立定位:10m以內; BD系統獨立定位:在我國范圍內定位誤差≤300米(1σ,輸入高程誤差10米) |
有效授時時間: | ≤2分鐘 |
GPS系統獨立授時: | 100ns; |
BD授時精度: | 動態授時:誤差小于±1us(1σ,輸入高程誤差10 米); 靜態授時:小于±100ns(1σ,輸入經緯度及高度位置信息,誤差10 米以內時) |
授時1PPS精度: | 3.3V TTL,脈沖寬度100毫秒 |
物理及環境參數: | 尺寸:66mm×32mm×10mm(長×寬×高) 重量:60g 數據/電源:10針(25)開式插座,5V±10%,電源紋波小于50mV 射頻:MMCX GPS北斗二合一天線接口 工作溫度:-40℃~+70℃ 存貯溫度:-45℃~+85℃ 濕度: 95%無冷凝 功耗:小于2.0W(不包括天線) |
